3세대 분리막

GELLEC 통기성필름 제품설명서

   제품장점 1、바이러스의 직접적인 침투방지와 방호력 수분침투저항성       정수압저항≥4급 표면수분저항성      표면방수등급≥4급 합성혈액에 대한 침투 내성        ≥3급 입자(0.3μm)여과효율≥99.9%，바이러스 침투방지 2、양호한 통기성, 가벼운 중량, 착용감이 좋음 수분투과성     3500g/g㎡*d, 장시간 착용기준 만족 통기성 양호   GURLEY값이20～100s/100ml 중량이 가벼움 4～15g/㎡, 방호기준 만족 3、찢어짐과 마모에 대한 내성이 강함 끊어지고 찢어짐에 대한 강도가 높고, 가로방향에 대한 강도가 일반 통기성필름보다 4배이상 강함 관통강도가 강하고, φ1mm이하의 찌름강도가 일반 통기성필름보다 2N이 높음   제품특징 1、평균 기공크기가 작음(40-60nm), 대부분의 세균이나 바이러스보다 작아 물리적으로 격리시킴, 항바이러스 효과 2、구멍을 통한 배출이 용이함, 균일한 기공, 높은 굴곡도, 격리경로가 길어서, 여과효율이 높음 3、고배율 습식쌍축연신공법을 채용하여, 기공이 균일하고, 양방향 분자간의 작용력이 균일함, 가로강도가 일반 통기성필름에 비해 현저히 우수함 4、무기첨가물을 함유하지 않거나, 소량 함유함으로써 찢어짐이나 뚫림에 대한 내성이 좋음 5、UHMWPE 원자재, 우수한 내마모성 물성표 GELLEC FH계열 통기성필름 물성 검사항목 단위 9FH계열 12FH계열 일반 통기성필름 통기성 필름 복합재 （부직포50gsm） 통기성 필름 복합재 （부직포50gsm） 통기성 필름 복합재 （부직포50gsm） 두께 μm 9.0 - 12.0 - - 면밀도 g/m² 4.1 67 5.0 68 26 88 통기도-통기성필름면 sec/100ml 60 47 63 25 146 101 통기도-부직포면 sec/100ml - 228 - 184 - 751 MD파괴강도 통기성필름N/25mm 복합재N/50mm 19.6 128 20.5 146 11.3 112 TD파괴강도 통기성필름N/25mm 복합재N/50mm 20.2 122 21.0 132 3.4 46 찌름강도 N 3.1 4.3 4.0 5.0 1.0 3.8 수분투과성 g/m2*d 3634 3740 3625 3629 2988 2938 정수압 cmH2O 478 489 512 567 70 64 여과효율 % 99.997 99.995 99.999 99.980 99.9 99.87 GELLEC E계열 통기성필름 물성 검사항목 단위 16E계열 20E계열 일반 통기성필름 통기성 필름 복합재 （부직포50gsm） 통기성 필름 복합재 （부직포50gsm） 통기성 필름 복합재 （부직포50gsm） 두께 μm 16.0 - 20.0 - - 면밀도 g/m² 8.0 75 9.5 78 26 88 통기도-통기성필름면 sec/100ml 46 31 43 74 146 101 통기도-부직포면 sec/100ml - 144 - 148 - 751 MD파괴강도 통기성필름N/25mm 복합재N/50mm 16.9 117 16.2 120 11.3 112 TD파괴강도 통기성필름N/25mm 복합재N/50mm 16.2 126 15.7 92 3.4 46 찌름강도 N 1.3 3.7 1.3 3.8 1.0 3.2 수분투과성 g/m2*d 3598 3672 3435 3491 2988 2938 정수압 cmH2O 631 639 604 618 70 64 여과효율 % 99.996 99.982 99.995 99.970 99.9 99.87

KN계열 Melt blown 원단 제품설명서

    ◆ 폴리프로필렌전용수지를 원료로 Gellec만의 고온분사 공법을 통해 만든 부직포 ◆ 섬유직경이 가늘고, 비표면적이 크고, 높은 기공율, 평탄하고 부드러우며 탄성회복력이 우수 ◆ 여과효율이 좋고, 통기성이 우수하며, 흡기저항이 낮음 ◆ 안정적인 정전기, 잦은 사용에도 정전기가 소멸되지 않함 ◆ 보온 단열성능 우수, 친수성은 낮고 친유성이 강함, 내연소성 우수함 ◆ 무취, 무독성, 무자극성, 가볍고 흰색 제품     NO. 성능 단위 측정기준 KN90 측정값 KN95 측정값 KN100 측정값   1 중량 g/m2 - 40±7% 50±7% 80±5%   2 입자여과효율 % GB 2626 92.4 97.7 99.99   3 공기저항 Pa GB 2626 118 161 194   4 Breaking strength 세로 N GB/T 24218.3 17.9 24.1 45.2   5 가로 N GB/T 24218.3 12.6 14.7 36.1   6 Breaking elongation % GB/T 24218.3 24.2 25.8 27.5   ：, .3.응용범위4.Test GB 2626-2019호흡기방호용 자가흡수여과식 입자물질 방호호흡기 GB 19083-2010의료용 방호마스크 기술표준 FZ/T 64078-2019 Melt blown 부직포 등

BFE계열 Melt Blown 원단 제품설명서

    ◆ 폴리프로필렌전용수지를 원료로 Gellec만의 고온분사 공법을 통해 만든 부직포 ◆ 섬유직경이 가늘고, 비표면적 큼, 높은 기공율, 평탄하고 부드러우며 탄성회복력 우수 ◆ 여과효율이 좋고, 통기성이 우수하며, 흡기저항이 낮음 ◆ 안정적인 정전기성, 잦은 사용에도 정전기가 소멸되지 않함 ◆ 보온 단열성능 우수, 친수성이 낮고, 친유성이 높함, 내연소성이 우수함 ◆ 무취, 무독성, 무자극성, 가볍고 흰색 제품     NO. 성능 단위 측정기준 기준값 BFE95 측정값 BFE99 측정값   1 중량 g/m2 - 25±7% 25 25   2 세균여과효율-BFE % YY0469 ≥95 96.8 99.98   3 입자여과효율 % YY0469 ≥30 91.5 97.8   4 공기저항 Pa 3. 의료용 외과마스크, 일회용 의료마스크, 일회용 일반마스크 등 Test YY 0469-2011 의료용 외과 마스크FZ/T 64078-2019 Melt blown 부직포 등

정전기 마스터배치 제품설명서

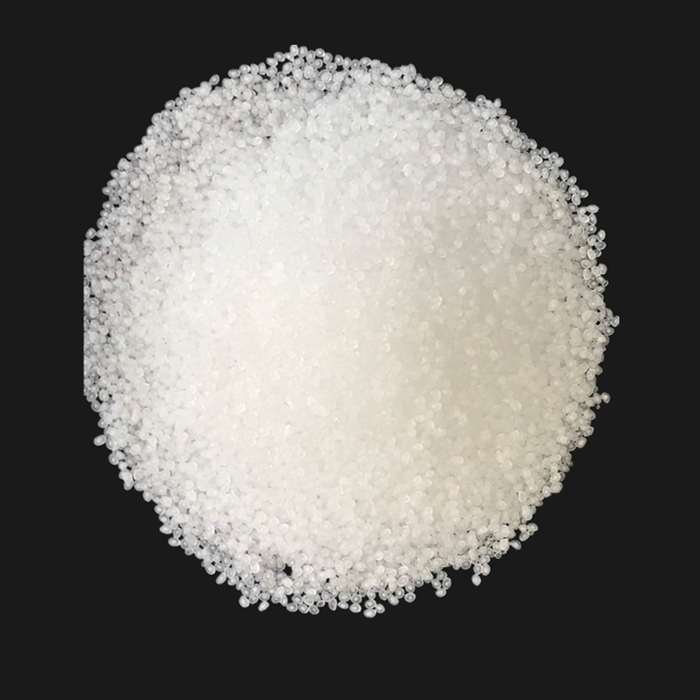

1、기술 인덱스 제품외관：반투명입자                        녹는점：165±3℃ 내열온도：280℃                               특성밀도：0.90±0.03g/cm3 매개체：호모 폴리프로필렌                   수분함량：≤0.2% 용융지수：≥500g/10min(230℃,2.16kg) 주 ：상기 데이터는 모두 실제로 측정한 값이며, 참고용으로만 사용하시기 바랍니다. 2、성능     본 제품은 호모 폴리프로필렌을 매개체로 하는 정정기 마스터배치로써,  melt-spraying 마스크의 특수용도 부직포 제조에 사용되는 필수 기능성 재료입니다.  주요 성분은 정전기성 복합재료와 melt-spraying 특수 폴리프로필렌입니다.  정전기 효과, 압전효과, 초전효과가 있습니다. 정전기의 목적은 마스크의 부직포에 정전효과를 저장하여, 그것으로 하여금 흡착면의 (+)양전하가 공기 중의 분진,  세균, 바이러스, 에어로졸 등 유해물질을 흡착하도록 합니다. 마스크 내의 melting spray 층의 여과효율을 95%~99%이상)까지 올려줍니다. 3、사용비율 BFE계열：1.0-1.5% PFE계열：1.5-2.0% N95/N98/P1/P2계열：2.5-3.0% 4、사용방법 적당한 비율로 폴리프로필렌수지과 고르게 혼합하거나 혹은 마스터배치 공급 측량장치를 사용하여 비율을 조절합니다. 안정적인 생산 후, 부직포는 미리 설계된 정전기 설비터널을 통과시켜, 부직포를 충전시킵니다.      충전전원으로는 이하 몇 종류가 있습니다. :  여과공기 정전기장 발생전원, 플라즈마 전기장 발생전원, 펄스 전기장 발생전원 5、주의사항 정전기성의 효과와 폴리프로필렌 부직포원료, 생산공정, 섬유의 가늘기, 중량, 정전기성 설비,  정전기 전원전압 등 각종 변수를 고려하여 실제 테스트 합격 후 대량으로 생산가능

폴리프로필렌 부직포 원단 제품설명서

1.   제품번호：PPH-Y1500 주요 특징 적용범위 • 가공성이 뛰어남 • 용융물질 유동속도가 일정함 • 분자량 분포가 좁음 • Melt blown 부직포 • 마스크, 방호복 등 2.   물성치  성능 Properties 단위 Units 측정기준 Test Standard 측정조건 Test Condition 측정값 S.I Typical Value 용융물질 유동속도 Melt Flow Rate g/10min GB/T 3682 230℃，2.16Kg 1500 녹는점 Melting Point ℃ GB/T 19466.3 10℃/min 163℃ 밀도 Density g/cm3 GB/T 1033.1 침적법，상온 0.9 회분 ASH % GB/T 9345.1 850℃ 0.024 휘발분 Volatilc constitucnts % GB/T 2914 110℃ ＜0.2 주 ：상기 데이터는 모두 실제로 측정한 값이며, 참고용으로만 사용하시기 바랍니다. 또한 본 데이터가 제품성능의 하한선값이라고 할 수 없음을 알려드립니다.
